Service-Après-Vente :
Avant de contacter notre Service Après-Vente MEDIATRONIC-SAV (uniquement par mail ou courrier postal). Vérifiez que vous avez bien suivi les indications portées sur la notice fournie. Vérifiez toutes les connections (insertions de toutes les fiches : péritels, cable alimentation, etc ...) Consultez la page ci-dessous. Consultez la page "Questions-Réponses".

Quelque soit votre installation, le branchement standard permet de très nombreuses possibilités
Connection RAPIDE pour les VIDEOCLEAR 5 TZ
	BRANCHEMENTS : 1Connectez la péritel mâle du VIDEOCLEAR 5 sur votre magnétoscope enregistreur. 2Connectez votre lecteur VHS ou DVD sur une des 2 péritels femelles en haut du VIDEOCLEAR 5 3 Branchez votre TV sur la péritel du bas. 4 Branchez l'alimentation du VIDEOCLEAR 5

Connection RAPIDE pour le COPYPROTECTOR et le VIDEOCLEAR 5 MAX

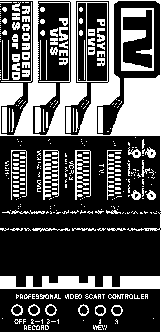

	BRANCHEMENTS par cables peritel 1 Connectez votre enregistreur (magnetoscope ou graveur DVD) sur la peritel 1. 2 Connectez votre lecteur VHS sur la peritel 2. 3 Connectez votre lecteur DVD sur la peritel 3. 4 Connectez votre TV sur la peritel "TV". 5 Connectez l'alimentation du VIDEOCLEAR 5 MAX ou du COPYPROTECTOR. Choisissez le canal AUX ou VIDEO de votre TV et séléctionnez une des entrées VIEW. Seul l'entree 1 peut recevoir l'enregistreur (graveur DVD ou scope). Selectionner RECORD : 2 vers 1, ou 3 vers 1 Lorsque le VIDEOCLEAR 5 MAX ou le COPYPROTECTOR n'est pas alimenté, il conserve ses fonctions de repartiteur. (D'autres informations seront prochainement disponibles sur cette page).

Connection pour les VIDEOCLEAR 5 MAX avec COMBINES graveur DVD+disque dur
Configuration testée avec modèle enregistreur dvd pioneer 5100H (E-dvd)	Prise output du E-dvd=> cable RCA + adaptateur => VCR3 du VIDEOCLEAR 5 MAX VCR1 du VIDEOCLEAR 5 MAX => adaptateur + cable RCA => input2 du E-dvd. Protocole: Insertion du dvd dans le lecteur, et mettre en pause sur la première image du film. Basculement vers le disque dur (hdd <-> dvd ) Choix de la chaine à enregistrer: input 2 Lancement de l’enregistrement sur le disque dur. Basculement vers le dvd Lecture du dvd.

Connection RVB pour le COPYPROTECTOR et le VIDEOCLEAR 5 MAX

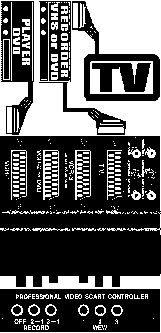

	BRANCHEMENTS : par cables peritel (si votre enregistreur en possède 2) 1 Connectez votre enregistreur (magnetoscope ou graveur DVD) sur la peritel TV. 2 Connectez votre lecteur VHS sur la peritel 2 3 Connectez votre lecteur DVD sur la peritel 3 4 Connectez votre TV sur votre enregistreur (sur la peritel TV de celui-ci) 5 Connectez l'alimentation du VIDEOCLEAR 5 MAX ou du COPYPROTECTOR Choisissez le canal AUX ou VIDEO de votre TV et positionnez VIEW sur 2 ou 3 et conjointement RECORD : 2 vers 1, ou 3 vers 1 (selon la source choisie).

Branchements pour le COPYPROTECTOR et le VIDEOCLEAR 5 MAX
	Chaque installation video nécessite des branchements particuliers en fonction de vos besoins et de vos différents matériels. Ainsi, le COPYPROTECTOR et le VIDEOCLEAR 5 MAX permet de connecter différents appareils, mais ne pourra pas répondre à certaines installations trop spécifiques. Il permet néanmoins de répondre à la majorité des besoins. Le croquis ci-contre vous permettra de comprendre comment fonctionnent les connexions : la vidéo (venant du PLAYER) arrive ( lignes bleues A) sur la péritel 2 et est dirigée par le commutateur (2 vers 1, situé en façade) vers la péritel 1 ( l'enregistreur), duquel il ressort ( lignes rouges B) pour être dirigé par le commutateur VIEW (positionné sur 1) vers la péritel "TV" ou les prises RCA "video out". Il est nécessaire de comprendre que chacun de vos appareils doit être correctement configuré (par exemple TV sur AV, recorder sur AV, ...)

Astuces :
Il convient de procéder aux branchements de manière méthodique et logique: 1) p>Connecter le player et le tv. Placer un film en lecture, le VIEW positionné sur le N° de peritel du Player: le film doit apparaitre sur le TV p> 2) Puis connecter le recorder. Placer un film en lecture dans le Recorder, le VIEW positionné sur le N° de peritel du Recorder: le film doit apparaitre sur le TV. p> Il convient parfois dans certaines configurations de graveurs DVD, d'utiliser la 2ème prise péritel du graveur. p> Astuce: lorsque le Recorder est un magnétoscope : Utilisez la prise Canal + en entrée résoud certains problèmes de compatibilité.

Vous rencontrez des difficultés : voici quelques explications :
Copie d'une cassette Ntsc vers un scope : la copie saute ? Votre scope enregistreur n'enregistre pas le Ntsc. Graver un DVD, il est possible de graver UNIQUEMENT le même standard :soit TOUT pal, soit TOUT ntsc. Pas de mélange La copie est en noir et blanc? Votre magnétoscope n'est pas au standard correct (pal ou secam ou ntsc) ou il se positionne sur "AUTO", lorsque vous lancez l'enregistrement (voir notice). Sur le modèle VIDEOCLEAR 5 MAX, positionnez toujours le "VIEW" sur 1, lors d'une copie. Si vous utilisez la peritel TV, n'utilisez pas en même temps les RCA "Video OUT" (ou inverse). La copie vidéo sera au mieux en Dolby surround (les graveurs DVD et magnetoscopes étant UNIQUEMENT stéréo). Donc pas de 5.1 Pas d'image sur votre TV après avoir tout branché correctement ? Sélectionnez le canal "VIDEO" ou "AUX" de votre TV. Si vous gravez un DVD, la meilleure qualité sera obtenue en mode "HQ" (1 heure). La qualité de la copie se dégrade en augmentant le temps (2h, 3h, ...).(6h : l'image est de qualité inférieure au VHS).

Connections pour le VIDEOCLEAR 5 TZ :
Entrées : 2 péritel femelles. Sorties : 1 péritel mâle.pour scope + 1 péritel femelle pour controle. Alimentation secteur 100 à 240V 50/60 hertz fournie Notice d'utilisation en 4 langues (fr,en,de,es).

Connections pour le modèle COPYPROTECTOR et VIDEOCLEAR 5 MAX:
Entrées : 3 péritel femelles. Sorties : 1 péritel femelle ou 3RCA pour TV Alimentation secteur 100 à 240V 50/60 hertz fournie Notice d'utilisation en 4 langues (fr,en,de,es).

Caractéristiques pour le modèle COPYPROTECTOR :
- Protège contre les copies. - Fonctionne avec tous les standards vidéos (Pal, Secam, Ntsc, ...), mono et hi-fi stéréo - Fonctionne avec tous les appareils vidéos. - Fonctionne également comme répartiteur péritel (3 vers 1 et 1 vers 3 ou 2 vers 1 et 1 vers 2 selon modèle). - Réglages de niveaux de protection par 2 boutons ou commandes externes - Alimentation secteur fournie - Installation facile

Caractéristiques pour les modèles VIDEOCLEAR 5 :
- Permet de restaurer certaines de vos K7 usées (images qui défilent, sautent ou "zèbrent"). - Supprime les effets néfastes des systèmes anti-copie telles que les variations de luminosité, ... - Permet de réaliser les copies de sauvegarde de vos vidéos (vhs et dvd) sur cassette vhs (et graveur DVD pour le modèle MAX)* - Améliore la stabilité de l'image - PAL et SECAM (+NTSC pour le modèle Multi-zone et MAX), mono et hi-fi stéréo - Fonctionne avec les caméscopes, lecteurs DVD (salon et pc) et magnétoscopes VHS (et graveurs DVD pour le modèle MAX) - Fonctionne également comme adaptateur péritel (3 vers 1 et 1 vers 3 ou 2 vers 1 et 1 vers 2 selon modèle). - Totalement automatique (aucun réglage) - Alimentation secteur fournie - Installation facile

Garanties :
Garantie fabricant : 1 an

Informations Techniques :
Technologie miniaturisée CMS Fabriqué en France	Extrait des circuits électroniques

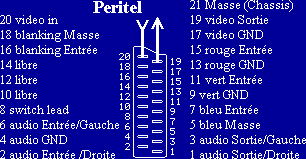

	Pour vos câblages spécifiques : Voici les brochages normalisés d'une prise péritel.....p> Les broches sont numérotées SUR la prise. Sur le schéma, les flêches sur les 20 et 19 indiquent les entrées et sorties.
